Cảm biến quang là gì? Nguyên lý hoạt động và Ứng dụng?

Mục lục

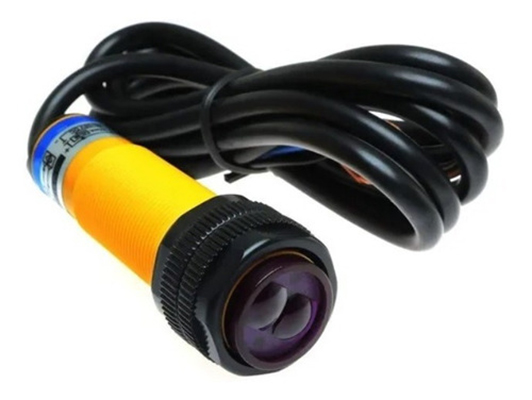

Cảm biến quang là gì?

Cảm biến quang hay còn gọi là cảm biến ánh sáng là một loại cảm biến điện tử được thiết kế để phát hiện và đo độ sáng của ánh sáng xung quanh. Chúng hoạt động dựa trên nguyên lý chuyển đổi ánh sáng thành tín hiệu điện, thường là dòng điện hoặc điện áp, tương ứng với cường độ ánh sáng mà chúng nhận được.

Các cảm biến quang chủ yếu sử dụng hai loại vật liệu nhạy cảm với ánh sáng: chất bán dẫn và các hợp chất hữu cơ. Hai loại cảm biến quang phổ biến nhất là photodiode và phototransistor. Ngoài ra, còn có các loại khác như photomultiplier tube (PMT), photovoltaic cell, hay các loại cảm biến hình ảnh như CMOS và CCD được sử dụng trong máy ảnh kỹ thuật số.

Nguyên lý hoạt động cảm biến quang

Nguyên lý hoạt động của cảm biến quang dựa trên hiệu ứng quang điện, quá trình chuyển đổi ánh sáng thành tín hiệu điện. Dưới đây là một số loại cảm biến quang thông dụng và nguyên lý hoạt động của chúng:

Photodiode: Photodiode là một loại điốt bán dẫn có khả năng chuyển đổi ánh sáng thành dòng điện. Khi ánh sáng chiếu vào photodiode, năng lượng của các photon sẽ tạo ra các cặp điện tử-lỗ trong vật liệu bán dẫn. Sự tích tụ của các điện tử và lỗ tạo ra một dòng điện tỷ lệ với cường độ ánh sáng chiếu vào.
Phototransistor: Phototransistor hoạt động tương tự như photodiode, nhưng với khả năng khuếch đại tín hiệu. Phototransistor có cấu trúc giống một transistor điện trường, nhưng cổng (gate) của nó được thay thế bằng một vùng nhạy sáng. Khi ánh sáng chiếu vào vùng nhạy sáng, các cặp điện tử-lỗ được tạo ra, khiến dòng điện từ nguồn (source) đến thoát (drain) của transistor tăng lên. Mức độ khuếch đại tín hiệu phụ thuộc vào cấu trúc và vật liệu của phototransistor.
Photovoltaic cell: Photovoltaic cell (hay còn gọi là tế bào quang điện) chuyển đổi ánh sáng trực tiếp thành điện năng thông qua hiệu ứng quang điện. Khi ánh sáng chiếu vào tế bào quang điện, các cặp điện tử-lỗ được tạo ra, và một điện áp được hình thành giữa hai lớp bán dẫn khác loại (p-type và n-type). Điện áp này tạo ra dòng điện khi có một mạch kết nối giữa hai lớp bán dẫn.
Cảm biến hình ảnh (CMOS và CCD): Cảm biến hình ảnh là một mạng lưới các điểm ảnh (pixel) nhạy sáng, mỗi điểm ảnh chứa một cảm biến quang nhỏ. Khi ánh sáng chiếu vào cảm biến, mỗi điểm ảnh sẽ chuyển đổi ánh sáng thành tín hiệu điện tương ứng với cường độ ánh sáng. Tín hiệu điện từ các điểm ảnh được đọc và xử lý để tạo thành hình ảnh kỹ thuật số.

Cảm biến quang đóng vai trò quan trọng trong nhiều ứng dụng và thiết bị hiện đại, từ hệ thống đo lường ánh sáng, điều khiển đèn chiếu sáng tự động, đến việc chụp hình và ghi video trong các thiết bị điện tử như máy ảnh, điện thoại di động và máy quay phim.

Ứng dụng cảm biến quang

Cảm biến quang được sử dụng rộng rãi trong nhiều ứng dụng, bao gồm:

Tự động điều chỉnh độ sáng màn hình điện thoại, máy tính bảng, và các thiết bị hiển thị khác.
Điều khiển đèn chiếu sáng tự động trong nhà và ngoài trời, dựa trên ánh sáng môi trường.
Hệ thống báo động chống trộm, sử dụng ánh sáng hồng ngoại để phát hiện chuyển động.
Máy ảnh kỹ thuật số, để đo độ sáng và cân chỉnh khẩu độ, tốc độ chụp, độ nhạy ISO.
Các ứng dụng công nghiệp, như phát hiện vật liệu, kiểm tra sản phẩm, hoặc định vị robot.
