Cáp điều khiển là gì? Cấu tạo, Ứng dụng và Phân loại?

Mục lục

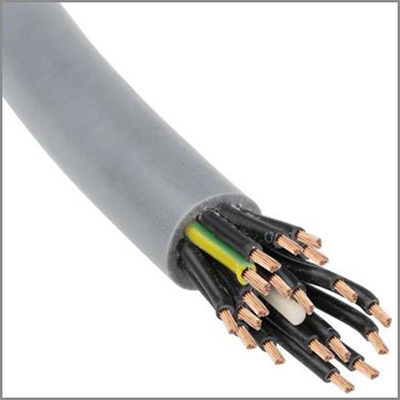

Cáp điều khiển là gì?

Cáp điều khiển là một loại cáp dùng để truyền tín hiệu điều khiển từ thiết bị điều khiển đến các thiết bị khác, thường được sử dụng trong các hệ thống tự động hóa, điện lực, điện tử, viễn thông, và các ứng dụng công nghiệp khác. Cáp điều khiển giúp kết nối giữa các bộ điều khiển, cảm biến, và các thiết bị hoạt động dựa trên tín hiệu điều khiển.

Cáp điều khiển thường bao gồm nhiều lõi dây dẫn bằng đồng hoặc nhôm, được bọc bởi một lớp vật liệu cách điện như PVC, PE, hoặc Teflon. Các lõi cáp có thể được xoắn đôi hoặc chống nhiễu để giảm thiểu tín hiệu nhiễu từ môi trường xung quanh. Bên ngoài, cáp điều khiển có thể được bọc bởi một lớp giáp bằng kim loại hoặc vật liệu chống nhiễu khác để bảo vệ tín hiệu truyền đi không bị suy hao hay bị nhiễu.

Cáp điều khiển có thể có nhiều kích cỡ và thiết kế khác nhau, tùy thuộc vào yêu cầu về công suất, khoảng cách truyền tín hiệu, và môi trường sử dụng.

Cấu tạo cáp điều khiển

Cấu tạo của cáp điều khiển gồm nhiều thành phần khác nhau, bao gồm:

Lõi dây dẫn: Là phần truyền tải tín hiệu điều khiển. Lõi dây dẫn thường được làm từ đồng hoặc nhôm, với đường kính và số lượng lõi phụ thuộc vào yêu cầu của ứng dụng cụ thể.
Cách điện: Lớp vật liệu cách điện bao bọc quanh mỗi lõi dây dẫn, nhằm ngăn chặn dòng điện rò và giảm thiểu tình trạng nhiễu tín hiệu. Vật liệu cách điện phổ biến bao gồm PVC, PE, và Teflon.
Xoắn đôi hoặc chống nhiễu: Để giảm thiểu tác động của nhiễu từ môi trường, các lõi dây dẫn có thể được xoắn đôi hoặc sử dụng các phương pháp chống nhiễu khác. Xoắn đôi giúp cân bằng và giảm thiểu nhiễu điện từ.
Vỏ bọc ngoài: Lớp vỏ bọc ngoài bảo vệ các lõi dây dẫn bên trong khỏi tác động của môi trường như nhiệt độ, độ ẩm, hóa chất, cũng như bảo vệ chúng khỏi va chạm và tác động cơ học. Vật liệu thông dụng cho vỏ bọc ngoài gồm PVC, PE, và các loại cao su.
Giáp bảo vệ: Đối với các ứng dụng yêu cầu độ bảo vệ cao hơn, cáp điều khiển có thể được trang bị một lớp giáp bằng kim loại hoặc vật liệu chống nhiễu khác. Lớp giáp này giúp ngăn chặn tín hiệu nhiễu từ môi trường xung quanh và bảo vệ tín hiệu truyền đi không bị suy hao hay bị nhiễu.

Tùy thuộc vào yêu cầu của ứng dụng và môi trường sử dụng, cáp điều khiển có thể có nhiều kích cỡ, thiết kế và loại vật liệu khác nhau.

Ứng dụng cáp điều khiển

Cáp điều khiển được sử dụng rộng rãi trong nhiều ứng dụng và ngành công nghiệp khác nhau, bao gồm:

Hệ thống tự động hóa: Cáp điều khiển được dùng để kết nối giữa các bộ điều khiển lập trình (PLC), cảm biến, và các thiết bị hoạt động dựa trên tín hiệu điều khiển trong các hệ thống tự động hóa sản xuất, lắp ráp, và kiểm soát quy trình.
Điện lực: Trong ngành điện lực, cáp điều khiển được dùng để truyền tín hiệu giữa các thiết bị điện như máy biến áp, công tắc, và rơ-le bảo vệ trong các trạm biến áp và phân phối điện.
Viễn thông: Cáp điều khiển được sử dụng trong các hệ thống viễn thông, như truyền tín hiệu giữa các thiết bị mạng, thiết bị truyền dẫn, và các trạm phát sóng.
Công nghiệp: Cáp điều khiển được sử dụng trong các nhà máy, xí nghiệp, và các ứng dụng công nghiệp khác để kết nối và điều khiển các thiết bị sản xuất, máy móc, và hệ thống kiểm soát.
BMS (Hệ thống quản lý toà nhà): Cáp điều khiển được dùng trong các hệ thống quản lý toà nhà để điều khiển, giám sát, và tối ưu hóa hoạt động của các thiết bị trong toà nhà, như hệ thống điện, chiếu sáng, điều hòa không khí, và bảo mật.
Giao thông và vận tải: Cáp điều khiển được sử dụng trong các hệ thống kiểm soát giao thông, đèn tín hiệu, và hệ thống giám sát đường sắt, đường bộ, và hàng không.
An ninh và bảo mật: Cáp điều khiển được dùng trong các hệ thống an ninh như camera giám sát, cảnh báo cháy, và hệ thống kiểm soát ra vào.

Tóm lại, cáp điều khiển đóng vai trò quan trọng trong nhiều ngành công nghiệp và ứng dụng, giúp truyền tải tín hiệu điều khiển và giám sát giữa các thiết bị và hệ thống.

Phân loại cáp điều khiển

Cáp điều khiển có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm số lõi, vật liệu, và đặc tính kỹ thuật. Dưới đây là một số phân loại phổ biến:

Theo số lõi dây dẫn:
- Cáp điều khiển 2 lõi
- Cáp điều khiển 3 lõi
- Cáp điều khiển 4 lõi
- Cáp điều khiển đa lõi (5 lõi trở lên)
Theo vật liệu dây dẫn:
- Cáp điều khiển đồng (copper)
- Cáp điều khiển nhôm (aluminum)
Theo vật liệu cách điện và vỏ bọc:
- Cáp điều khiển PVC (Polyvinyl Chloride)
- Cáp điều khiển PE (Polyethylene)
- Cáp điều khiển Teflon (Polytetrafluoroethylene, PTFE)
Theo đặc tính chống nhiễu và bảo vệ:
- Cáp điều khiển không giáp (unshielded)
- Cáp điều khiển giáp (shielded)
- Cáp điều khiển xoắn đôi (twisted pair)
Theo đặc tính chịu nhiệt độ:
- Cáp điều khiển chịu nhiệt độ thấp
- Cáp điều khiển chịu nhiệt độ cao
Theo tiêu chuẩn và ứng dụng:
- Cáp điều khiển tiêu chuẩn công nghiệp (Industrial standard)
- Cáp điều khiển chống cháy (fire-resistant)
- Cáp điều khiển chống thấm nước (water-resistant)

Tùy thuộc vào yêu cầu của ứng dụng và môi trường sử dụng, người dùng có thể lựa chọn loại cáp điều khiển phù hợp với đặc tính kỹ thuật và vật liệu cần thiết.
