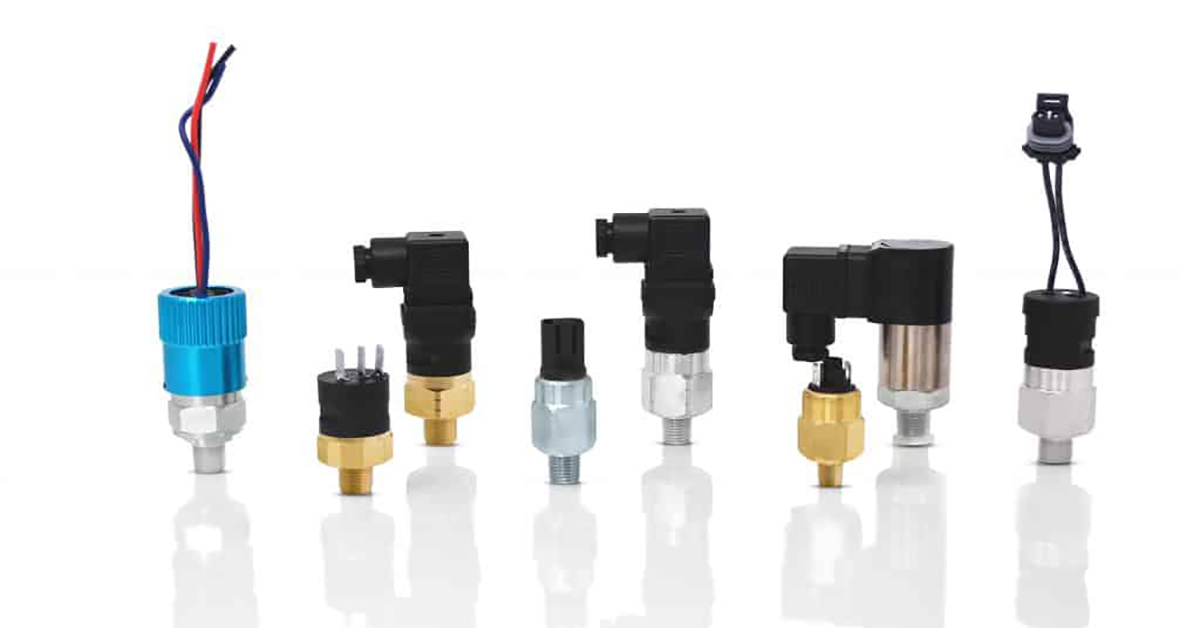

Công tắc áp suất là gì?

Công tắc áp suất là một thiết bị quan trọng trong các hệ thống điều khiển và bảo vệ của các thiết bị công nghiệp, nhà máy sản xuất và các thiết bị cơ khí khác. Nó được sử dụng để giám sát và kiểm soát áp suất trong hệ thống và đưa ra tín hiệu điều khiển khi áp suất đạt đến một mức độ nhất định.

Công tắc áp suất có nhiều ứng dụng trong công nghiệp và đời sống hàng ngày, bao gồm:

Điều khiển bơm nước: Khi áp suất trong hệ thống giảm xuống mức đặt trước, công tắc áp suất sẽ kích hoạt bơm để tăng áp suất.
Điều khiển hệ thống lạnh: Trong hệ thống điều hòa không khí và làm lạnh, công tắc áp suất giúp điều khiển máy nén để duy trì áp suất chất lạnh ở mức mong muốn.
An toàn thiết bị: Công tắc áp suất có thể được sử dụng để phát hiện và ngăn chặn áp suất quá mức trong thiết bị như nồi hơi, bình xăng dầu, và hệ thống khí nén.

Công tắc áp suất thường có cấu trúc đơn giản, bao gồm một mặt dựa vào lò xo, một công tắc điện, và một thiết lập điều chỉnh. Mặt dựa vào lò xo sẽ biến dạng khi áp suất thay đổi, và khi nó vượt ngưỡng đặt trước, công tắc điện sẽ được kích hoạt, thay đổi trạng thái của mạch điện hoặc thiết bị.

Chức năng của công tắc áp suất là gì?

Cung Cấp Tín Hiệu Phản Hồi Điện: Công tắc áp suất cung cấp tín hiệu phản hồi điện cho hệ thống mà nó là một phần. Tín hiệu này thông báo cho hệ thống về trạng thái áp suất hiện tại, cho dù là tăng hay giảm.
Đo Lường Áp Suất: Chức năng chính của công tắc áp suất là đo lường và phản hồi về mức áp suất trong hệ thống. Nó liên tục theo dõi áp suất và phản ứng khi áp suất đạt đến một ngưỡng cài đặt trước.
Điều Khiển Hoạt Động Đóng – Mở Hệ Thống Điện: Dựa trên mức áp suất được đo lường, công tắc áp suất thực hiện hoạt động đóng hoặc mở các mạch điện trong hệ thống. Ví dụ, nó có thể tự động bật hoặc tắt máy bơm, quạt, hoặc các thiết bị khác tùy thuộc vào yêu cầu của hệ thống.
Bảo Vệ và An Toàn Hệ Thống: Bằng cách theo dõi và điều chỉnh áp suất, công tắc áp suất giúp bảo vệ hệ thống khỏi tình trạng áp suất quá cao hoặc quá thấp, có thể gây hại cho thiết bị hoặc làm suy giảm hiệu suất hoạt động.
Tự Động Hóa và Kiểm Soát Quy Trình: Công tắc áp suất giúp tự động hóa quá trình kiểm soát áp suất trong nhiều hệ thống, giảm thiểu cần thiết phải giám sát thủ công, tăng hiệu quả và độ chính xác trong quản lý các hệ thống.

Nguyên lý hoạt động công tắc áp suất là gì?

Nguyên lý hoạt động của công tắc áp suất dựa trên việc phát hiện sự thay đổi áp suất trong một hệ thống, sau đó chuyển đổi sự thay đổi này thành tín hiệu điện từ đó kích hoạt hoặc ngắt kết nối mạch điện hoặc thiết bị. Dưới đây là mô tả ngắn gọn về nguyên lý hoạt động của công tắc áp suất:

Phát hiện áp suất: Công tắc áp suất có một phần cảm ứng áp suất, thường là một màng hoặc một piston dựa vào lò xo. Khi áp suất trong hệ thống tăng hoặc giảm, màng hoặc piston này sẽ bị biến dạng hoặc di chuyển.
Chuyển đổi áp suất thành tín hiệu điện: Khi màng hoặc piston bị biến dạng hoặc di chuyển, nó sẽ tác động lên công tắc điện. Công tắc điện thường là một loại công tắc vi mạch có hai trạng thái: mở (không dẫn điện) và đóng (dẫn điện). Khi áp suất đạt đến mức đặt trước, công tắc điện sẽ chuyển từ trạng thái mở sang đóng hoặc ngược lại, tùy thuộc vào thiết kế của công tắc áp suất.
Điều khiển mạch điện hoặc thiết bị: Sau khi chuyển trạng thái của công tắc điện, tín hiệu điện sẽ được gửi đến mạch điện hoặc thiết bị cần điều khiển. Tín hiệu này có thể được sử dụng để kích hoạt hoặc ngắt kết nối mạch điện, điều khiển bơm, van, động cơ, hoặc thiết bị khác phụ thuộc vào áp suất trong hệ thống.

Công tắc áp suất có thể được điều chỉnh để đặt giá trị áp suất kích hoạt (ngưỡng) bằng cách thay đổi lực lò xo hoặc cơ cấu giữa phần cảm ứng áp suất và công tắc điện.

Ứng dụng công tắc áp suất là gì?

Công tắc áp suất có nhiều ứng dụng trong công nghiệp và đời sống hàng ngày, dưới đây là một số ví dụ:

Hệ thống bơm nước: Công tắc áp suất được sử dụng để điều khiển bơm nước tự động. Khi áp suất trong hệ thống giảm xuống mức đặt trước, công tắc sẽ kích hoạt bơm để tăng áp suất.
Điều hòa không khí và hệ thống làm lạnh: Công tắc áp suất giúp điều khiển máy nén để duy trì áp suất chất lạnh ở mức mong muốn. Nó cũng đảm bảo sự an toàn của thiết bị bằng cách ngắt kết nối máy nén khi áp suất vượt quá ngưỡng cho phép.
Nồi hơi và hệ thống làm nóng: Công tắc áp suất được sử dụng để ngăn chặn áp suất quá mức trong nồi hơi và hệ thống làm nóng, đảm bảo an toàn cho thiết bị và người sử dụng.
Hệ thống phanh xe: Trong hệ thống phanh xe, công tắc áp suất giám sát áp suất chất lỏng phanh và kích hoạt đèn báo khi có sự cố với áp suất phanh.
Hệ thống báo cháy: Công tắc áp suất được sử dụng để giám sát áp suất trong hệ thống báo cháy phun nước. Khi có sự cố với áp suất, công tắc áp suất sẽ kích hoạt hệ thống báo động.
Hệ thống khí nén: Công tắc áp suất được sử dụng để điều khiển và giám sát áp suất trong hệ thống khí nén, bảo vệ thiết bị khỏi áp suất quá cao hoặc quá thấp.
Hệ thống dầu thủy lực: Công tắc áp suất giúp kiểm soát và điều khiển áp suất dầu trong hệ thống thủy lực, bảo vệ thiết bị và đảm bảo hiệu quả hoạt động.
Hệ thống xử lý nước: Trong các hệ thống xử lý nước, công tắc áp suất được sử dụng để giám sát áp suất trong các ống dẫn và bể chứa, đảm bảo áp suất hoạt động ổn định và bảo vệ thiết bị.
Hệ thống điều khiển tự động: Công tắc áp suất được sử dụng rộng rãi trong các hệ thống điều khiển tự động để giám sát và điều khiển áp suất của khí, chất lỏng, hay hơi trong quá trình sản xuất.
Hệ thống dầu khí: Trong ngành dầu khí, công tắc áp suất được sử dụng để giám sát và điều khiển áp suất trong quá trình sản xuất, chế biến và vận chuyển dầu mỏ và khí tự nhiên.
Hệ thống máy nén khí: Công tắc áp suất được sử dụng để điều khiển máy nén khí, ngắt kết nối khi đạt đến áp suất mong muốn và kích hoạt máy nén khi áp suất giảm xuống mức đặt trước.
Cảnh báo lọc bẩn: Trong các hệ thống lọc không khí, nước hoặc dầu, công tắc áp suất có thể được sử dụng để phát hiện sự tắc nghẽn của lọc bằng cách giám sát sự thay đổi áp suất trước và sau lọc. Khi áp suất vượt quá ngưỡng cho phép, hệ thống sẽ cảnh báo, yêu cầu người dùng thay thế bộ lọc.

Những ứng dụng trên chỉ là một phần nhỏ trong số rất nhiều ứng dụng của công tắc áp suất trong công nghiệp và đời sống hàng ngày. Chúng giúp giám sát và điều khiển các hệ thống dựa trên áp suất, đảm bảo hiệu quả hoạt động, tiết kiệm năng lượng và bảo vệ thiết bị, người sử dụng.
