RCD là gì?

RCD là viết tắt của Residual Current Device, một thiết bị điện được thiết kế để bảo vệ con người và thiết bị điện khỏi các sự cố điện gây nguy hiểm như chập điện, rò điện và các vấn đề liên quan. RCD hoạt động bằng cách theo dõi dòng điện vào và ra của một mạch điện, và khi phát hiện ra sự chênh lệch dòng điện đột ngột hoặc không bình thường, nó sẽ ngắt mạch điện để ngăn chặn nguy cơ cháy nổ, giảm nguy cơ điện giật và bảo vệ thiết bị điện.

RCD thường được sử dụng trong các công trình xây dựng, nhà ở, văn phòng và các môi trường công nghiệp, cũng như trong các thiết bị điện di động và ngoài trời. Nó là một phần quan trọng của hệ thống an toàn điện và giúp đảm bảo an toàn cho người sử dụng và thiết bị điện.

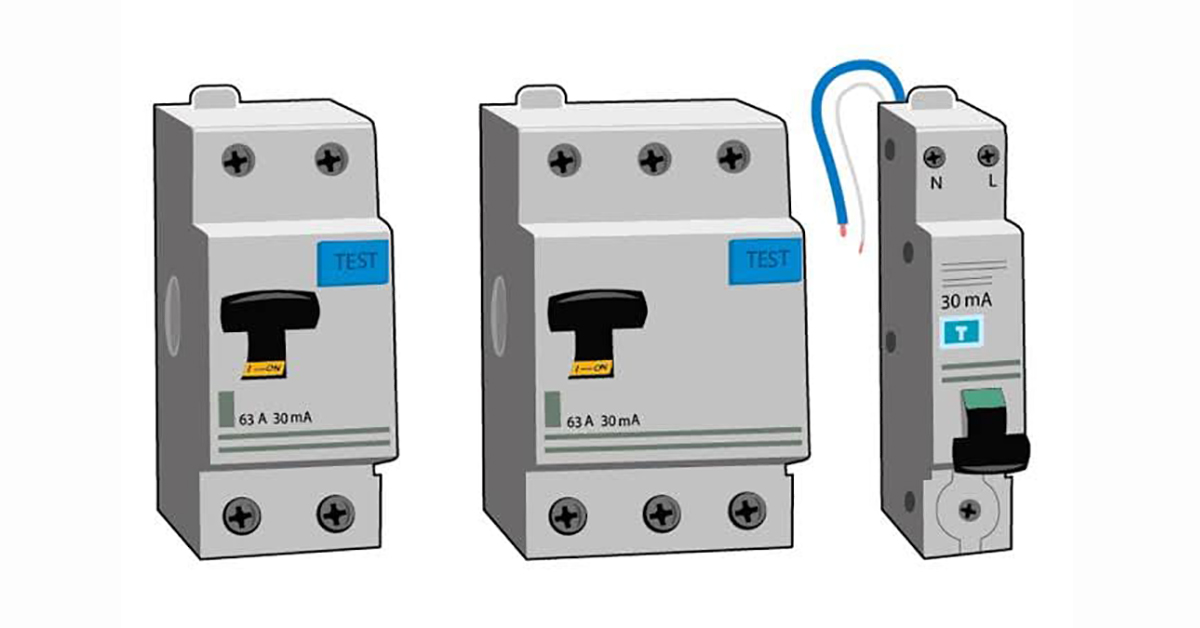

RCD

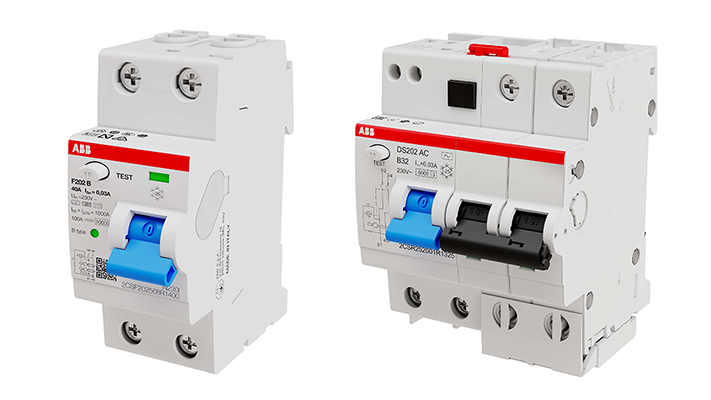

RCD

Cấu tạo RCD

Một Residual Current Device (RCD) bao gồm các thành phần chính sau đây:

  1. Cuộn dây cảm ứng: Cuộn dây cảm ứng đóng vai trò theo dõi dòng điện vào và ra của mạch điện. Nó thường được thiết kế dưới dạng vòng khép kín, với dây dẫn điện vào và ra mạch đi qua cuộn dây.
  2. Mạch điện tử: Mạch điện tử đóng vai trò kiểm soát hoạt động của RCD. Nó nhận tín hiệu từ cuộn dây cảm ứng và xử lý thông tin để xác định liệu có sự chênh lệch dòng điện hay không.
  3. Mạch ngắt: Mạch ngắt là một công tắc tự động giúp ngắt mạch điện khi RCD phát hiện sự chênh lệch dòng điện đột ngột hoặc không bình thường. Mạch ngắt thường bao gồm một cuộn hút điện từ, một thanh chắn, và một lò xo để đảm bảo hoạt động nhanh chóng và an toàn.
  4. Nút kiểm tra (Test button): Nút kiểm tra giúp kiểm tra tính năng hoạt động của RCD. Khi nhấn nút này, một dòng điện nhỏ sẽ được tạo ra và đi qua cuộn dây cảm ứng, tạo sự chênh lệch dòng điện giữa dòng vào và ra. Nếu RCD hoạt động đúng cách, nó sẽ ngắt mạch điện ngay lập tức.
  5. Nút đặt lại (Reset button): Sau khi RCD ngắt mạch điện, nút đặt lại sẽ giúp khôi phục lại hoạt động của mạch điện. Nút này thường phải được nhấn sau khi xử lý và loại bỏ nguyên nhân gây ra sự chênh lệch dòng điện.

Các thành phần trên được ghép nối với nhau để tạo nên một thiết bị RCD hoạt động hiệu quả, bảo vệ con người và thiết bị điện khỏi nguy cơ cháy nổ và điện giật.

Nguyên lý hoạt động RCD

Nguyên lý hoạt động của Residual Current Device (RCD) dựa trên việc theo dõi sự chênh lệch dòng điện giữa dòng điện vào và dòng điện ra của một mạch điện. Trong điều kiện bình thường, tổng dòng điện vào và dòng điện ra sẽ bằng nhau, tức là không có chênh lệch dòng điện.

Khi xảy ra sự cố như chập điện, rò điện hoặc điện giật, dòng điện sẽ không còn tuân theo đường dẫn thông thường và chênh lệch dòng điện sẽ xuất hiện giữa dòng điện vào và dòng điện ra. RCD phát hiện chênh lệch này thông qua cuộn dây cảm ứng và mạch điện tử. Khi chênh lệch dòng điện vượt ngưỡng an toàn cho phép, RCD sẽ kích hoạt mạch ngắt, ngắt mạch điện ngay lập tức để bảo vệ con người và thiết bị điện.

Cuộn dây cảm ứng trong RCD hoạt động dựa trên nguyên lý từ học. Khi dòng điện chạy qua cuộn dây, nó tạo ra một từ trường xung quanh cuộn dây. Nếu dòng điện vào và ra cân bằng, tổng từ trường tạo ra sẽ bằng không. Tuy nhiên, khi có chênh lệch dòng điện, từ trường tổng hợp sẽ khác không, tạo ra một điện thế trong cuộn dây cảm ứng. Điện thế này được dẫn vào mạch điện tử, nơi nó được xử lý và so sánh với ngưỡng an toàn. Nếu điện thế vượt quá ngưỡng an toàn, mạch ngắt sẽ được kích hoạt, ngắt mạch điện và ngăn chặn nguy cơ cháy nổ hoặc điện giật.

Các thông số của RCD

Khi chọn và sử dụng một Residual Current Device (RCD), bạn cần chú ý đến các thông số quan trọng sau đây:

  1. Dòng điện cắt định mức (Rated trip current): Đây là giá trị dòng điện chênh lệch tối đa mà RCD có thể chịu được trước khi kích hoạt mạch ngắt. Thông thường, dòng điện cắt định mức thường là 30 mA, 100 mA hoặc 300 mA, tùy thuộc vào ứng dụng và mức độ bảo vệ cần thiết.
  2. Thời gian cắt (Trip time): Thời gian cắt là thời gian mà RCD cần để ngắt mạch điện sau khi phát hiện chênh lệch dòng điện vượt ngưỡng an toàn. Thời gian cắt thường rất ngắn, thường nằm trong khoảng từ 25 ms đến 40 ms, tùy thuộc vào mô hình và nhà sản xuất.
  3. Dòng điện định mức (Rated current): Đây là dòng điện tối đa mà mạch điện được bảo vệ bởi RCD có thể chịu được trong điều kiện hoạt động bình thường. Thông số này giúp bạn chọn RCD phù hợp với hệ thống điện của mình. Dòng điện định mức thường là 16 A, 20 A, 32 A, 40 A, 63 A, hoặc cao hơn tùy thuộc vào yêu cầu của hệ thống.
  4. Điện áp định mức (Rated voltage): Đây là điện áp hoạt động tối đa mà RCD có thể chịu được. Thông số này thường phù hợp với điện áp mạng điện trong quốc gia sử dụng, ví dụ 110 V, 220 V, hoặc 230 V.
  5. Loại RCD: Có nhiều loại RCD khác nhau như RCD cố định (fixed RCD), RCD cắm (portable RCD), hoặc RCD kết hợp với máy cắt ngoại vi (RCBO). Mỗi loại có ưu và nhược điểm riêng, phù hợp với các ứng dụng và môi trường sử dụng khác nhau.
  6. Tiêu chuẩn và chứng nhận: Đảm bảo RCD của bạn tuân theo các tiêu chuẩn an toàn điện quốc gia và quốc tế, chẳng hạn như IEC 61008, IEC 61009, hoặc tiêu chuẩn tương đương.
