Thang máng cáp là gì? Tất tần tật về thang máng cáp?

Mục lục

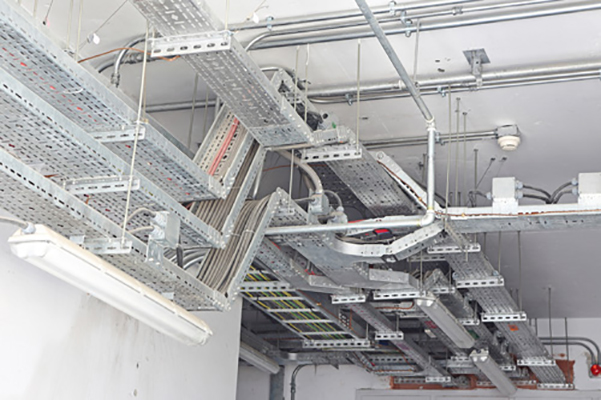

Thang máng cáp là gì?

Thang máng cáp, thường được gọi là thang cáp hoặc máng cáp dạng thang là một hệ thống hỗ trợ dùng để đặt và bảo vệ các dây cáp điện hoặc cáp thông tin. Thang máng cáp có dạng giống như một “thang” với các thanh ngang và dọc, giúp dễ dàng bố trí, sắp xếp và bảo vệ cáp trong các ứng dụng công nghiệp, dân dụng hoặc trong các tòa nhà.

Các đặc điểm và ứng dụng của thang máng cáp:

Bố trí dây cáp: Thang máng cáp giúp bố trí và sắp xếp dây cáp một cách gọn gàng, dễ dàng cho việc bảo trì và kiểm tra.
Bảo vệ: Bảo vệ dây cáp khỏi các tác động bên ngoài như va đập, hóa chất hoặc các tác nhân gây hại khác.
Tăng tính thẩm mỹ: Thang máng cáp giúp che khuất và sắp xếp dây cáp một cách gọn gàng, tạo nên một vẻ ngoại thất sạch sẽ và chuyên nghiệp trong các tòa nhà hoặc ở những nơi công cộng.
Tản nhiệt: Cấu trúc mở của thang máng cáp giúp tản nhiệt tốt cho dây cáp, đặc biệt khi có lượng lớn dây cáp chạy song song.
Lắp đặt dễ dàng: Hầu hết các hệ thống thang máng cáp đều được thiết kế để dễ dàng lắp đặt và mở rộng.

Thang máng cáp thường được làm từ thép, nhôm hoặc các vật liệu khác và có thể được phủ một lớp sơn tĩnh điện để tăng khả năng chống ăn mòn. Chúng thường được sử dụng trong các nhà máy, trung tâm dữ liệu, tòa nhà văn phòng, và nhiều ứng dụng khác.

Vật liệu thang máng cáp

Thang máng cáp có thể được làm từ nhiều loại vật liệu khác nhau, tùy thuộc vào yêu cầu của ứng dụng và môi trường làm việc. Một số vật liệu phổ biến được sử dụng để sản xuất thang máng cáp bao gồm:

Thép: Thép là vật liệu phổ biến và được sử dụng rộng rãi trong sản xuất thang máng cáp do độ bền, độ cứng và khả năng chịu tải tốt. Thép thường được sơn tĩnh điện hoặc mạ kẽm để tăng khả năng chống ăn mòn và hạn chế tác động của môi trường bên ngoài.
Thép không gỉ (inox): Thép không gỉ là một loại thép chịu ăn mòn tốt hơn và thường được sử dụng trong các môi trường đòi hỏi độ bền cao hơn, như công nghiệp hóa chất, thực phẩm hoặc đại dương. Tuy nhiên, chi phí sản xuất của thép không gỉ thường cao hơn so với thép thông thường.
Nhôm: Nhôm là một vật liệu nhẹ, dễ gia công và có khả năng chống ăn mòn tốt. Nhôm thường được sử dụng trong các ứng dụng cần trọng lượng nhẹ và không yêu cầu độ bền cơ học cao.
Nhựa công nghiệp: Nhựa công nghiệp, như PVC, có khả năng chống ăn mòn tốt và thích hợp cho các môi trường ẩm ướt, hoá chất hoặc điện. Tuy nhiên, nhựa thường có độ bền cơ học thấp hơn so với kim loại và không thích hợp cho các ứng dụng chịu tải nặng.

Lựa chọn vật liệu phù hợp cho thang máng cáp phụ thuộc vào yêu cầu kỹ thuật, môi trường làm việc và ngân sách của dự án.

Kích thước thang máng cáp

Kích thước của thang máng cáp có thể thay đổi tùy thuộc vào yêu cầu của dự án và số lượng cáp cần được hỗ trợ. Một số thông số kích thước quan trọng của thang máng cáp bao gồm chiều rộng, chiều cao và chiều dài.

Chiều rộng: Chiều rộng của thang máng cáp phổ biến thường từ 150 mm đến 600 mm. Tuy nhiên, có thể có các kích thước rộng hơn hoặc hẹp hơn tùy thuộc vào nhu cầu cụ thể.
Chiều cao: Chiều cao của thang máng cáp thường từ 50 mm đến 150 mm. Chiều cao lớn hơn giúp hỗ trợ và bảo vệ cáp tốt hơn, nhưng cũng chiếm nhiều không gian hơn.
Chiều dài: Chiều dài của thang máng cáp thông thường là 2.5 m, 3 m hoặc 6 m. Tuy nhiên, chiều dài có thể được điều chỉnh tùy thuộc vào yêu cầu của dự án.

Ngoài ra, khi lựa chọn kích thước cho thang máng cáp, cần xem xét các yếu tố sau:

Số lượng và loại cáp cần được hỗ trợ.
Không gian dành cho việc lắp đặt thang máng cáp.
Tải trọng của thang máng cáp cần chịu đựng.
Yêu cầu về bảo vệ cáp, như khả năng chống nước, chống bụi hay chống va đập.

Khi lựa chọn kích thước thang máng cáp phù hợp, hãy đảm bảo rằng chúng đáp ứng đủ yêu cầu kỹ thuật và an toàn của dự án.

Các loại phụ kiện thang máng cáp

Có nhiều loại phụ kiện được sử dụng trong hệ thống thang máng cáp để đảm bảo việc lắp đặt, bảo trì và sửa chữa được tiến hành một cách dễ dàng và hiệu quả. Một số phụ kiện phổ biến bao gồm:

Nối thang (khớp nối): Phụ kiện này giúp nối hai đoạn thang máng cáp lại với nhau để tạo thành một hệ thống dài hơn. Nối thang có thể được thiết kế để nối thẳng hoặc nối góc.
Khay nối góc: Khay nối góc được sử dụng để tạo ra các khúc quanh góc trong hệ thống thang máng cáp, giúp dây cáp đi qua các góc và vị trí không thẳng hàng.
Giá đỡ: Giá đỡ giúp gắn thang máng cáp vào tường, trần hoặc các bề mặt khác. Chúng có nhiều loại và thiết kế khác nhau để phù hợp với yêu cầu của dự án.
Móc treo: Móc treo được sử dụng để treo thang máng cáp lên trần hoặc các cấu trúc khác. Chúng giúp giữ thang máng cáp ở độ cao phù hợp và đảm bảo tính ổn định của hệ thống.
Nắp đậy: Nắp đậy được sử dụng để bảo vệ dây cáp bên trong thang máng cáp khỏi bụi, nước và các tác nhân gây hại khác. Nắp đậy có thể làm từ kim loại hoặc nhựa tùy thuộc vào yêu cầu của dự án.
Kẹp cố định cáp: Kẹp cố định cáp được sử dụng để giữ dây cáp cố định trên thang máng cáp, ngăn chúng bị rơi, trượt hoặc bị tác động bởi các yếu tố bên ngoài.
Phụ kiện chuyển hướng: Các phụ kiện chuyển hướng, bao gồm khay chuyển hướng ngang, dọc và góc, giúp dây cáp đi qua các hướng khác nhau trong hệ thống thang máng cáp một cách an toàn và gọn gàng.
Kẹp nối tiếp: Kẹp nối tiếp được sử dụng để nối các đoạn máng cáp lại với nhau, đảm bảo tính liên tục và ổn định của hệ thống máng cáp. Kẹp nối tiếp giúp kết nối chắc chắn giữa các đoạn máng cáp và hỗ trợ việc điều chỉnh chiều dài của hệ thống khi cần thiết.
Tái (separator): Tái được sử dụng để ngăn cách các loại cáp khác nhau trong cùng một máng cáp, giúp tổ chức cáp gọn gàng hơn và ngăn chặn nhiễu điện từ giữa các dây cáp.
Khay chia cáp: Khay chia cáp được sử dụng để phân chia và sắp xếp các dây cáp trong máng cáp, giúp dễ dàng quản lý và bảo trì các dây cáp.

Những phụ kiện trên giúp tối ưu hóa hiệu suất và tính linh hoạt của hệ thống thang máng cáp, đồng thời đảm bảo an toàn cho người sử dụng và thiết bị điện tử. Khi lựa chọn phụ kiện cho thang máng cáp, hãy chú ý đến chất liệu, kích thước và thiết kế của chúng, cũng như yêu cầu kỹ thuật và an toàn của dự án.
