Tủ điện công nghiệp là gì? Các loại tủ điện công nghiệp?

Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là một hệ thống bố trí các thiết bị điện, điều khiển và bảo vệ trong một tủ cố định, nhằm mục đích phân phối, điều khiển và bảo vệ các thiết bị và hệ thống điện trong môi trường công nghiệp.

Tủ điện công nghiệp thường bao gồm các thành phần sau:

1. Khung tủ: Khung tủ là cấu trúc ngoài bảo vệ các thành phần bên trong. Nó thường được làm từ thép không gỉ, nhôm, hoặc vật liệu chống ăn mòn khác.
2. Các thiết bị đóng cắt: Tủ điện công nghiệp chứa các thiết bị như cầu dao, công tắc, rơ le, và các thiết bị bảo vệ khác để điều khiển và bảo vệ hệ thống điện.
3. Các thiết bị phân phối: Đây là các thiết bị được sử dụng để phân phối năng lượng điện đến các thiết bị và máy móc trong môi trường công nghiệp. Các thiết bị phân phối điển hình bao gồm busbar, dây dẫn, và các thiết bị kết nối khác.
4. Hệ thống điều khiển: Tủ điện công nghiệp thường có một hệ thống điều khiển tự động, như PLC (Programmable Logic Controller) hoặc DCS (Distributed Control System), để điều khiển và giám sát quá trình sản xuất.
5. Các cảm biến và thiết bị đo lường: Các cảm biến và thiết bị đo lường được sử dụng để theo dõi các thông số quan trọng của hệ thống điện, như áp suất, nhiệt độ, dòng điện, và điện áp.
6. Hệ thống thông gió và làm mát: Tủ điện công nghiệp thường được trang bị hệ thống thông gió và làm mát để duy trì nhiệt độ bên trong tủ ở mức an toàn và ổn định.
7. Hệ thống cáp: Tủ điện công nghiệp cần có hệ thống cáp để kết nối các thiết bị và máy móc với nhau, cũng như kết nối với nguồn cấp điện

Các loại tủ điện công nghiệp

Có nhiều loại tủ điện công nghiệp phục vụ cho các mục đích và ứng dụng khác nhau. Dưới đây là một số loại tủ điện công nghiệp phổ biến:

1. Tủ điện phân phối: Tủ điện phân phối được sử dụng để phân phối điện từ nguồn điện chính đến các tải tiêu thụ trong một cơ sở công nghiệp. Tủ này thường chứa các thiết bị đóng cắt, bảo vệ và các thiết bị phân phối khác như busbar và dây dẫn.
2. Tủ điện điều khiển (Control Panel): Tủ điện điều khiển chứa các thiết bị điều khiển và giám sát, như PLC, HMI, biến tần, rơ le, công tắc, cảm biến, và các thiết bị đo lường. Nó được sử dụng để tự động hóa và điều khiển quá trình sản xuất.
3. Tủ điện khởi động mô tơ (Motor Control Panel, MCP): Loại tủ điện này được thiết kế để điều khiển, bảo vệ, và giám sát hoạt động của các mô tơ điện trong môi trường công nghiệp. Tủ MCP thường chứa các thiết bị như công tắc từ, biến tần, rơ le nhiệt, rơ le bảo vệ, và các thiết bị đo lường.
4. Tủ điện tụ bù (Power Factor Correction Panel, PFC): Tủ điện tụ bù được sử dụng để cải thiện hệ số công suất trong hệ thống điện công nghiệp. Nó giúp giảm tổn thất điện năng, cải thiện hiệu suất và giảm chi phí điện.
5. Tủ điện chống cháy nổ (Explosion-Proof Panel): Tủ điện chống cháy nổ được thiết kế để sử dụng trong các môi trường nguy hiểm, nơi có khí, hơi, bụi hoặc chất lỏng gây cháy nổ. Các thành phần bên trong được bảo vệ trong vỏ kín chịu được sự tác động của môi trường xung quanh.
6. Tủ điện UPS (Uninterruptible Power Supply Panel): Tủ điện UPS chứa hệ thống UPS để cung cấp nguồn điện dự phòng cho các thiết bị và hệ thống quan trọng khi có sự cố về điện. Nó giúp đảm bảo hoạt động liên tục của các thiết bị và hệ thống trong trường hợp mất điện hoặc sự cố điện.

Kích thước tủ điện công nghiệp

Kích thước của tủ điện công nghiệp có thể thay đổi tùy thuộc vào yêu cầu của ứng dụng, các thiết bị và thành phần bên trong, cũng như yêu cầu về không gian lắp đặt. Không có một kích thước tiêu chuẩn nào, nhưng dưới đây là một số kích thước thông thường cho tủ điện công nghiệp:

1. Chiều rộng: Tủ điện công nghiệp thường có chiều rộng từ 400mm đến 1200mm hoặc hơn, tùy thuộc vào số lượng và loại thiết bị bên trong.
2. Chiều cao: Chiều cao của tủ điện có thể dao động từ 800mm đến 2000mm hoặc hơn. Chiều cao phụ thuộc vào không gian lắp đặt, số tầng của các thiết bị bên trong và yêu cầu về truy cập để bảo trì.
3. Chiều sâu: Chiều sâu của tủ điện công nghiệp thường nằm trong khoảng từ 300mm đến 800mm hoặc hơn, tùy thuộc vào thiết bị và yêu cầu về không gian lắp đặt.

Kích thước của tủ điện cần được xem xét kỹ lưỡng để đảm bảo đủ không gian cho các thiết bị và dây cáp bên trong, cũng như dễ dàng truy cập cho việc bảo trì và sửa chữa. Trong quá trình thiết kế tủ điện, các kỹ sư cần phối hợp chặt chẽ với các bên liên quan để xác định kích thước phù hợp nhất cho ứng dụng cụ thể.

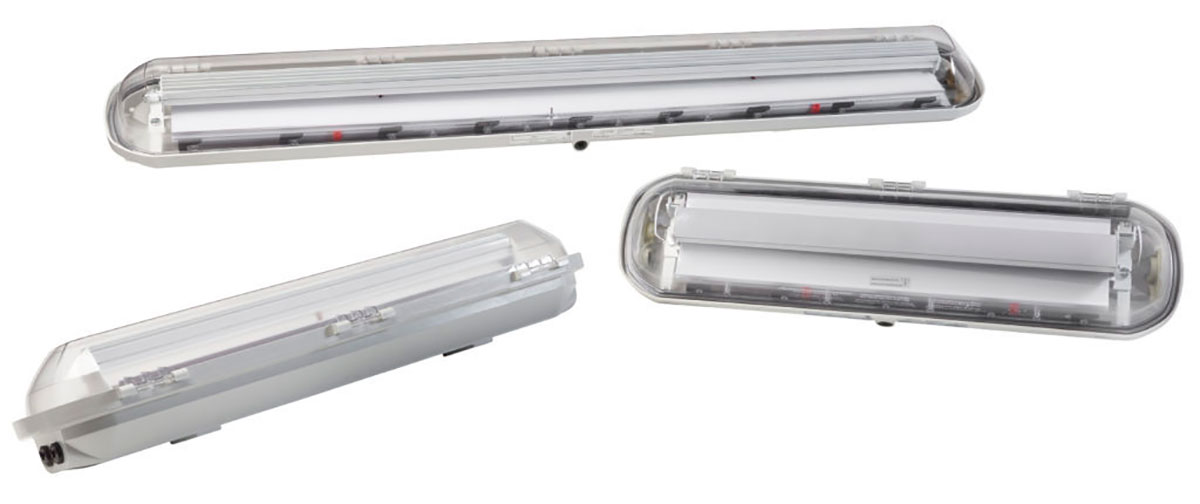

• Đèn phòng chống nổ là gì? Các loại, Ứng dụng Đèn chống nổ
